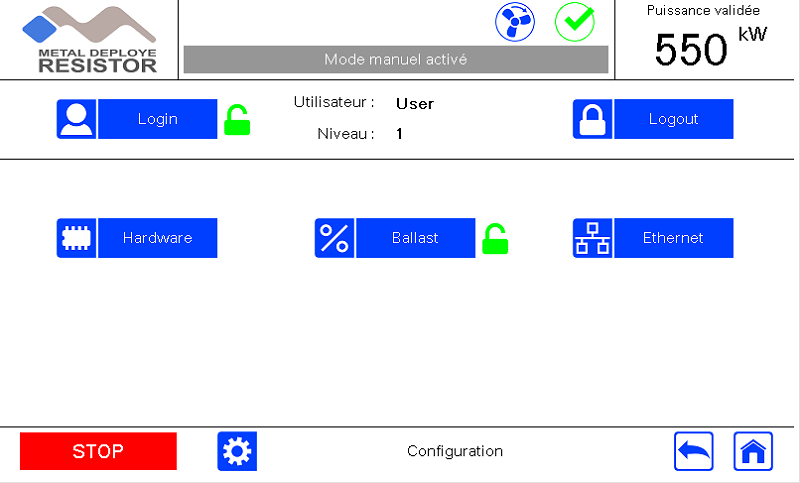

Configuración de inicio de sesión de usuario

METAL DEPLOYE RESISTOR, desarrolla varias innovaciones en términos de ergonomía, rendimiento del sistema y modos de control:

  • Control por pantalla táctil local o remota (o Modbus)
  • Control manual o automático
  • En combinación con funciones básicas o avanzadas

En la etapa de diseño, nuestros bancos de carga están equipados con un sistema de control .

Dependiendo de sus necesidades de funcionalidad, hay dos modos de control disponibles:

  • Supervisión en modo “BÁSICO”
  • Supervisión en modo “PREMIUM”

Dependiendo de su modo de uso, se pueden recomendar varios sistemas de control :

  • Control de botón iluminado
  • Un comando externo para el control desde otro sistema
  • Un modo de control de lastrado / desprendimiento
  • El maestro supervisor

El automatismo controla y comanda todas las funciones de control del banco de carga (excluyendo el grupo electrógeno).

La supervisión está disponible en francés e inglés . Puede ser personalizado por el cliente.

Control de potencia de carga por pantalla táctil

Todos nuestros bancos de carga están equipados con un PLC controlado por una HMI (interfaz hombre-máquina) con pantalla a color.

Permite :

  • controlar el impacto de la carga
  • aumentar o disminuir gradualmente la potencia, desde cero hasta la potencia nominal del banco de carga

Supervisión “BÁSICA”: control manual, funciones básicas

Este modo permite controlar el banco de carga directa y manualmente. Todas las funciones esenciales para controlar su banco de carga están disponibles:

  • Control de pantalla táctil,
  • visualización de fallas,
  • indicación de presencia de tensión…

El control de la carga se realiza desde una pantalla táctil de 4,3 pulgadas .

Control manual: manipulación de cargas a iniciativa del operador

La selección de potencia va desde 0 hasta la potencia nominal del banco de carga. La resolución viene dada por el paso de potencia más pequeño.
Las cargas seleccionadas son energizadas por contactores trifásicos.

Valor de entrada : potencia (en kW), un botón de «Validación» activa las cargas correspondientes.
Si este valor está dentro de las posibilidades del banco de carga, la carga encendida será igual a la consigna. En caso contrario, el banco aportará la menor carga dentro de sus posibilidades.

Una alerta visual en la pantalla táctil nos avisa cuando se detecta un fallo.

Una ventana le permite ver el estado del banco de carga y le permite reconocer cualquier falla.

Supervisión “PREMIUM”: control automático, funciones avanzadas

Este modo, además de las funciones de la versión Supervisión “BÁSICA”, permite:

  • características adicionales
  • acoplamiento a una función automática Lastre/Deslastre (operación “Lastre”). Mediante una unidad de medida, el banco de carga detectará cuando el grupo electrógeno esté funcionando a baja velocidad (según los datos del cliente y la información configurada en el PLC). Por lo tanto, llenará la falta de carga para permitir que el motor funcione a un nivel de potencia nominal.

El control de la carga se realiza desde una pantalla táctil de 7 pulgadas .

El pilotaje lo realiza directamente un operador en modo manual o en modo automático según recetas pregrabadas.

ciclo del editor

Configuración de ciclos de carga: registro de recetas

Una receta se puede utilizar para cualquier prueba:

  • Valor de entrada: potencia (kW), tiempo (s)
  • Memorización de 20 ciclos de 20 pasos con looping posible
  • Posibilidad de solicitar validación antes de pasar al siguiente paso

La función “PREMIUM” ofrece la posibilidad de disponer de un banco de carga programable con ciclos de prueba automáticos .

Modo automático: le permite iniciar una receta guardada previamente

Lectura instantánea de los diferentes valores eléctricos del banco de carga durante las pruebas.

  • Corrientes de fase
  • Tensiones simples y compuestas
  • La frecuencia
  • Potencia activa, reactiva y aparente
  • Factor de potencia

Estos valores están disponibles en visualización en vivo y en curvas.

Seguimiento de la prueba en curso - Valores de prueba - Curvas

Almacenamiento de valores de ciclo en formato CSV

Todos los valores medidos se registran, se recuperan a través de un puerto USB y se pueden usar en EXCEL.

Opción: Sistema de control remoto

Una consola equipada con una pantalla táctil de 7 pulgadas y una parada de emergencia permite controlar el banco de carga.

Dos longitudes de cable de 10m o 20m.

La conexión se realiza mediante enchufe.

Un compartimento en el banco de carga le permite almacenar esta consola y su cable

Operación, 2 opciones:

  • El control remoto reemplaza la pantalla táctil fija en el banco de carga. Será el único medio de control.
  • El control local y el control remoto pueden conducir el banco de carga.

Sistemas de control: control local, manual o externo

La gama de bancos de carga METAL DEPLOYE RESISTOR se puede controlar a través de diferentes sistemas de control.

comando local

La pantalla táctil está integrada en el banco de carga. En otras palabras, un panel de control independiente está integrado en el banco de carga. Está equipado con un botón de control de carga y / o control con panel táctil.

Control manual con botón iluminado

METAL DEPLOYE RESISTOR permite la posibilidad de controlar el banco de carga con un botón ON/OFF iluminado.

Un botón controla una carga definida, una simple adición da la potencia comprometida.

Control externo por contacto seco

Este modo de comando se puede usar solo o con todos los tipos de Supervisión.

Aquí es el grupo electrógeno el que controla la carga directamente en el banco de carga. El control de carga y ventilación está disponible en el bloque de terminales: información de estado de los contactores de potencia y el contactor del motor.

También disponible en bloque de terminales:

  • Estado del disyuntor principal
  • Contacto de ventilación de retorno
  • Parada de emergencia remota

Control externo vía MODBUS

Comunicación Modbus TCP/IP es un protocolo de lenguaje entre el grupo electrógeno y el PLC del banco de carga.
El banco de carga estará controlado por un sistema de control externo a través de una mesa de intercambio.
Este modo de mando requiere el mando de Supervisión en modo “Premium”.

Pesaje/descarga automática incluida

La opción de lastrado/deslastrado automático permite, mediante un transformador de corriente, regular la carga de la bancada en función del valor de la corriente consumida por la instalación. Es posible gestionar esta variación en relación a la corriente entregada por el grupo electrógeno o en relación al consumo de la red.

El punto es mantener una carga mínima en su generador en funcionamiento para evitar un desgaste prematuro.

El uso del modo automático de lastrado/deslastrado está disponible a través de un modo de control de tipo supervisión.

No se incluye el suministro e instalación del transformador de corriente, se proporciona un bloque de terminales de conexión para este propósito en el compartimiento eléctrico del banco de carga.

Supervisión MASTER: gestión de varios bancos en paralelo

Tiene la posibilidad de controlar varios bancos de carga desde una única interfaz de control.
Esta función tiene como objetivo aumentar la capacidad de prueba al agregar la potencia nominal de cada banco de carga conectado.
La operación es idéntica al modo de banco único.

Es posible controlar varios bancos de carga simultáneamente:

  • a través de un ordenador (entorno Windows)
  • a través de control remoto

Características

  • Reconocimiento automático de bancos de carga
  • Control manual o de ciclo
  • Visualización de parámetros de red y visualizaciones gráficas
  • Guardar y exportar datos

Dependiendo de sus necesidades, hay 2 mandos a distancia disponibles:

  • Control remoto multibanco: control de hasta 4 bancos de carga
  • Mando a distancia RC48 Performance : control de hasta 48 bancos, de diferentes tecnologías y potencias

H3 "BASIC" o "PREMIUM": ¿cómo elegir la opción adecuada según tus necesidades? H3

Es posible controlar un banco de carga de forma remota utilizando una pantalla remota o una caja de control.

Desarrollado por nuestros equipos de I + D , 2 sistemas: "BASIC" y "PREMIUM", que se pueden usar a través de un control remoto. Es decir, una caja de control conectada al banco de carga por un cable y que permitirá el control remoto.
Se trata de una instalación ergonómica, especialmente cuando los bancos de ensayo se colocan, por ejemplo, en una habitación cálida, en altura o incluso al aire libre.

MODO BÁSICO MODO PREMIUM
Comando manual Control automático
Funciones básicas Funciones avanzadas
Gestión de ciclos, balasto, datos
  • Un botón de parada de emergencia
  • Un indicador de presencia de voltaje blanco
  • Visualización de fallas y estados del banco de carga
  • Manejo mediante pantalla táctil a color de 4,3 pulgadas
  • Aumento/disminución de potencia manual desde la pantalla táctil (no configurable)
  • Un botón de parada de emergencia
  • Un indicador de presencia de voltaje blanco
  • Visualización de fallas y estados del banco de carga
  • Guardar y exportar datos en formato csv
  • Manejo mediante pantalla táctil a color de 7 pulgadas
  • Aumento/disminución de potencia manual o configurable desde la pantalla táctil
  • Visualización de la potencia comprometida en la pantalla táctil
  • Visualización de la configuración de red
  • Visualización de valores instantáneos y curvas de valor.
  • Parametrización de ciclos de aceleración y deceleración en la pantalla táctil (20 pasos máx.)
  • Memorización de 20 ciclos de 20 pasos
  • Posibilidad de solicitar validación antes de pasar al siguiente paso
  • Opcional: Funcionamiento en modo balasto. Lastre, deslastre automático del generador

Opciones de personalización para un banco de carga a medida

METAL DEPLOYE RESISTOR, está a su disposición para definir las opciones y equipos específicos relacionados con sus necesidades:
